(외장재)세라믹 패널의 종류와 특징

1.   세라믹-패널의 개념

세라믹-타일(도제-타일)의 제작기술 발전으로 생산크기가 대형화되면서 내후성과 내오염성 등 세라믹 재질의 장점을 살린 외장 패널 마감재를 말한다. 기존 금속판 세라믹 도막을 형성한 세라믹 복합-패널 외에 대형화된 고강도 자기질 / 도기질의 세라믹-패널이 생산되고 있다. 세라믹-패널 제품에 따라 전용 금속 앵커철물을 이용하여 건식으로 부착한다.

참고) ‘세라믹 (ceramics)’는 고온에서 구워 만든 비금속 무기질 고체 재료를 말한다. 광의로 유리 / 도자기 / 시멘트 / 내화물 등을 통틀어 말하지만, 일반적으로 무기 비금속원료(점토)를 성형한 후 고온처리(소성) 한 요업제품을 한정하여 사용하는 경우가 많다.

2. 소성온도에 따른 세라믹 유형

(1)  테라코타 (terracotta)

a.   terra(점토) + cotta(굽다) 어원 그대로 점토를 성형하여 소성한 것을 말한다.

b.   점토로 소성한 기물, 벽돌, 기와, 토관과 토용(土俑) 등의 총칭이다.

c.   토기 (土器 / pottery)

a)   점토로 성형하여 약 600~800℃ 정도에서 소성한 것을 말한다.

b)   선사시대 항아리와 그릇 등의 제작 기법이다.

c)   흡수율이 높아 일반적인 건축재로는 적합하지 않다.

d.   점토벽돌 (clay brick)

a)   점토로 성형하여 약 900~1,100℃의 온도로 소성한 것을 말한다.

b)   유약이 없는 표면은 토기와 흡사하지만 흡수율이 낮고, 강도도 높다.

(2)  도기 (陶器 / earthenware)

a.   고운 점토로 성형하여 800~1,200℃의 온도로 소성한 것을 말한다.

b.   토기보다 강도가 높다.

c.   유약에 의해 도기 표면이 내수성과 내산성 등 화학적 특징을 가진다.

(3)  석기 (stoneware)

a.   고운 점토와 석분을 성형하여 1,100~1,300℃의 온도로 소성한 것을 말한다.

b.   도기보다 유약의 유리화가 더 진행된 상태로 강도가 높고, 흡수율이 더 낮아진다.

(4)  자기 (磁器 / porcelain)

a.   입자가 매우 고령토로 성형하여 1,200~1,400℃의 온도로 소성한 것을 말한다.

b.   강도가 매우 높아 두드리면 금속성 소리가 난다.

c.   유약에 의해 자기 표면이 화학적으로 부식이 안되고, 내열성이 뛰어나다.

3. 세라믹-패널의 특성

1)   장점

(1)  내후성와 내오염성이 우수하다.

(2)  자기질 제품은 우수에 의한 자정 능력이 있다.

(3)  자연 발색 자재로 자외선에 의한 변색이 없다.

2)   단점

(1)  비교적 고가의 외장재이다.

(2)  외부 충격에 의한 파손에 유의하여야 한다.





4.   세라믹-패널의 종류

-

1)   세라믹 금속 패널 (ceramic metal panel / porcelain enameled metal panel)

- 별도의 ‘철제강판’중‘법랑강판_개론’항목을 참조

(1)  THK.1.2~1.6 극저탄소강판의 표면에 세라믹 도장 후 소성하여 마감 처리하여 만든 금속-패널 또는 얇은 세라믹-타일을 알루미늄 허니컴 복합-패널에 부착한 제품을 말한다.

(2)  우리나라에서는 ‘법랑-패널 (porcelain enameled metal panel)’로 많이 부르며, 영문으로는 주요 소재를 구분하여 ‘porcelain enameled steel panel’또는 ‘ceramic aluminum panel’이라고 표기 한다.

(3)  패널 두께 THK.18 ~ 30 정도이다.

(4)  특징

a.   금속패널과 같은 건식 시공법을 사용한다.

b.   최대 1,150 * 3,000로 대형 패널이 가능하다.

c.   알루미늄 복합 패널보다 내오염성이 뛰어나고, 유지관리가 편리하다.

d.   내충격성, 내화학성과 내화성이 우수하다.

e.   비교적 고가의 외장재이다.

-

2)   자기질-패널 (porcelain panel) / 자기화 석기질-패널 (porcelain ceramic panel)

- 별도의 ‘자기질-패널의 개론’항목을 참조

(1)  ‘자기질-패널’또는 ‘자기화 석기질-패널’은 순수한 미립자 점토 또는 이 점토에 석분을 혼합하여 고압 사출 방식으로 성형하고, 세라믹 유약 후 1,200℃ 이상의 고온에서 장시간 소성한 순수 무기질 세라믹-패널을 말하며, 기술발전으로 한 변의 길이가 3,000의 제품이 생산되고 있다.

(2)  참고) 영문으로는 ‘porcelain tile’과 ‘porcelain stoneware tile’로 구분되어 표기되지만. 제품의 사용에 있어서는 별차이가 없다. 앞은 ‘자기질-타일’이며, 다음은 ‘자기화 석기질-타일’로 석기질 타일을 자기질-타일만큼 물성을 강화시킨 것이다. 자기화 석기질-타일은 우리나라에서는 고강도 타일이라는 이유로 ‘돌-타일’이라고 많이 불린다.

(3)  참고) 여기서는 크기에 따라 실내 마감용‘자기질-타일’과 외벽 마감용‘자기질-패널’을 구분한다. 실내 마감용 자기질-타일의 규격은 일반적으로 300 * 300 이하이며, 외벽용 자기질-패널은 500 * 500 이상으로 차이가 있다.

(4)  특징

a.   내화성, 단열성, 차음성 등이 매우 우수하다.

b.   불연 소재로 화재 시 번짐 또는 유독가스의 배출이 없다.

c.   약 450 가지의 다양한 색상이 가능하다.

d.   함수율이 3% 이하로 탈색이나 변색이 없다.

e.   내구성, 내오염성과 내후성이 우수하다.

f.   곡면가공이 어렵고, 고가의 마감재로 외벽 또는 바닥에 사용한다.

-

3)   테라코타-패널 (terracotta panel)

- 별도의 ‘테라코타-패널의 개론’항목을 참조

(1)  최상급의 태토(胎土)를 압출 성형하여 유약 없이 1,200℃ 이상의 고온에서 장시간 구워 만든 친환경 세라믹 제품이다.

(2)  기존 벽돌과 유사한 표면 재질이지만, 세라믹 생산 기술의 발전으로 강도와 흡수율이 향상되면서 한 변의 길이가 2,000 까지 가능한 패널-형 제품이 생산되고 있다.

(3)  건식공법에 의해 외벽 마감재로 사용한다.

(4)  특징

a.   천연 점토를 사용한 친환경 제품으로 자연적인 질감으로 따뜻하고 은은한 느낌을 연출한다.

b.   흡수율이 6% 이하이고, 내후성 경량 자재로 변색과 변이가 없어 실내와 외부에 모두 사용이 가능하다.

c.   방음과 단열 효과가 우수한 중공층 패널 제품이다.

d.   차수효과가 우수한 오픈 조인트 공법으로 시공성이 우수하다.

-



4.   세라믹-패널의 옥외 용도 : 세라믹-패널의 사용범위 사례

1)   주거시설 외관

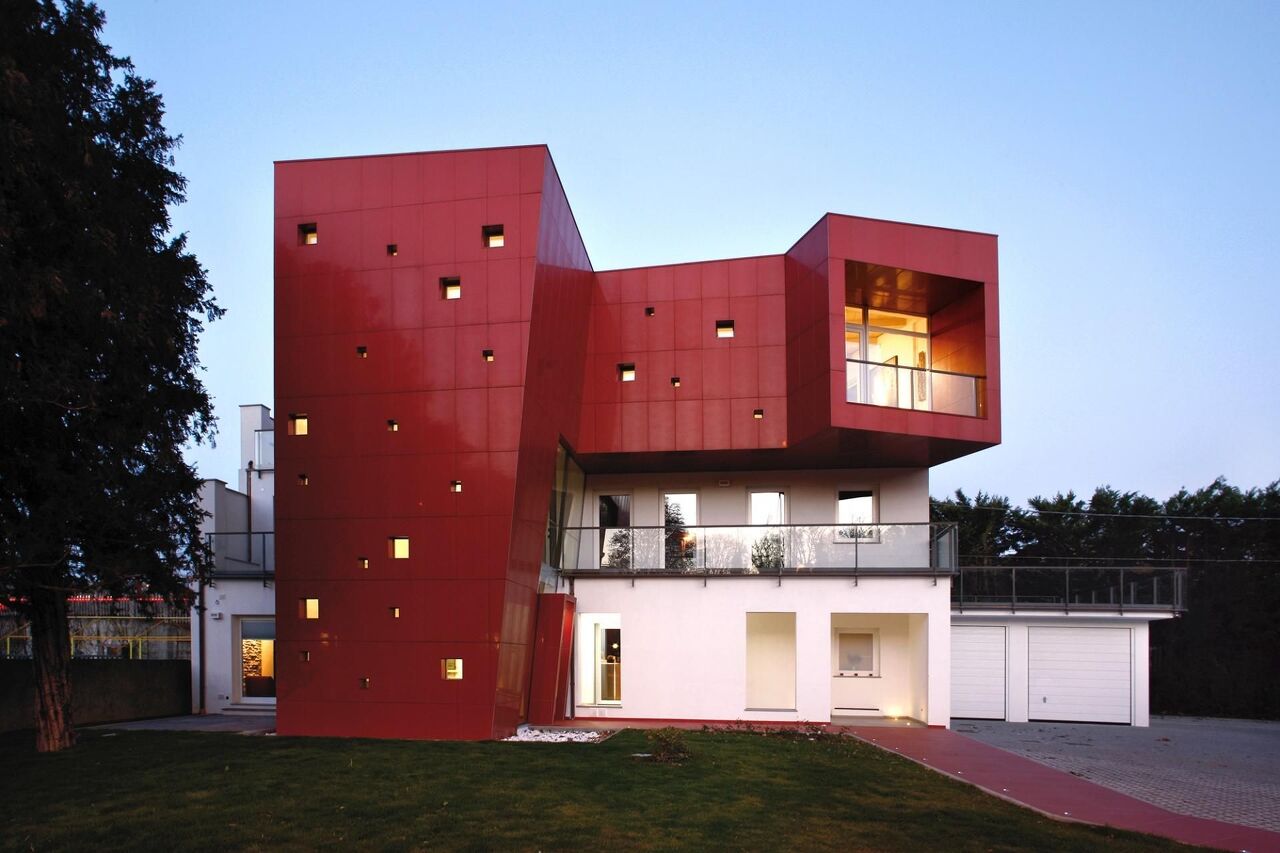

(1)  주택 외벽 - 자기질-패널 (porcelain panel)

이태리 빌라 네시 Villa Nesi

- 이태리 Marazzi Gruppo Ceramiche S.P.A. www.marazzi.it 참조

포세린타일 치고는 약간 광택이 있는 듯 하다



2)   업무시설 외관

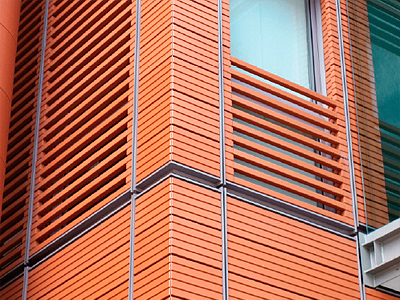

(1)  사무소 외벽 + 루버(수평) - 테라코타-패널 (terracotta panel)

– 중국 패널테크-社 한국지사 www.paneltekkorea.com 참조

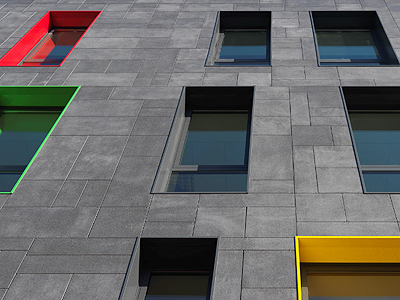

(2)  이태리 다목적-센터 - 자기질-패널 (porcelain panel)

- 이태리 Marazzi Gruppo Ceramiche S.P.A. www.marazzi.it 참조



3)   상업시설 외관

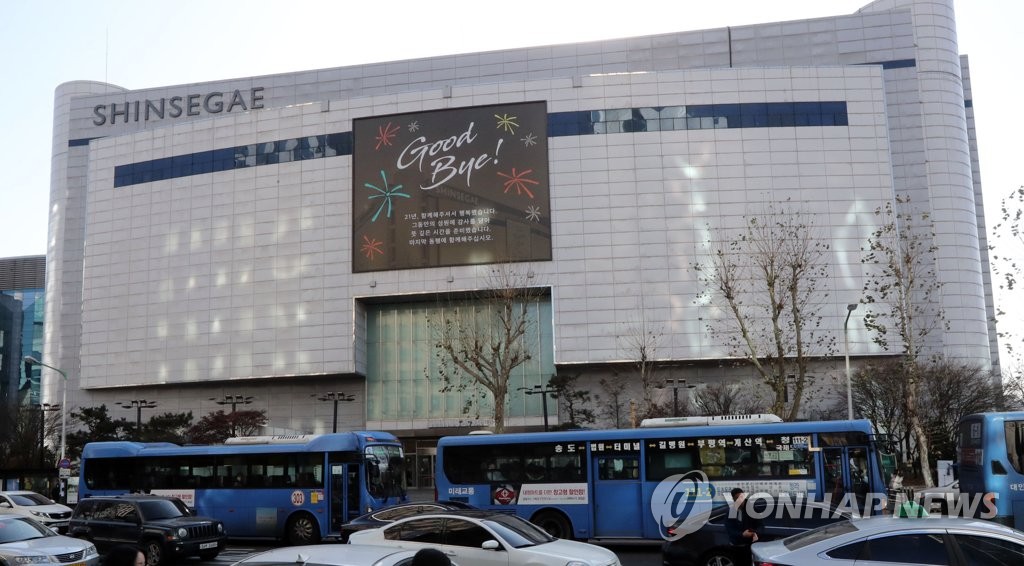

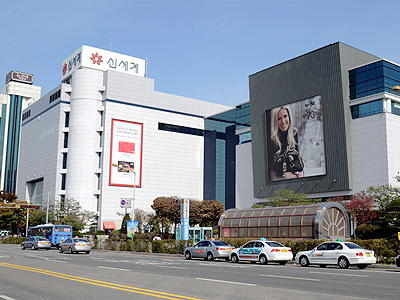

(1)  인천 신세계백화점 외벽 - 법랑-패널 (porcelain enameled metal panel)

- 신일판넬㈜ www.shinil-panel.com 참조



4)   숙박시설

(1)  이태리 NH 호텔 - 자기질-패널 (porcelain panel)

- 이태리 Marazzi Gruppo Ceramiche S.P.A. www.marazzi.it 참조



5)   교육시설

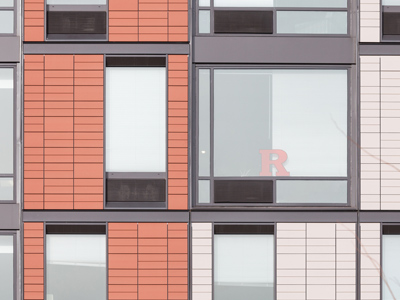

(1)  미국 Rutgers University 외벽 - 테라코타-패널 (terracotta panel)

– 미국 Island www.islandef.com 참조



6)   문화시설 외관

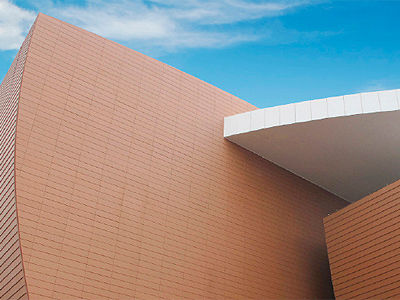

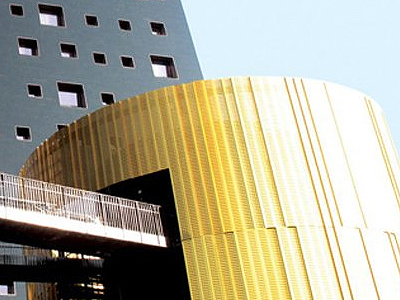

(1)  중국 문화-센터 외벽 - 테라코타-패널 (terracotta panel)

– 중국 패널테크-社 한국지사 www.paneltekkorea.com 참조



5.   세라믹-패널의 실내 용도 : 세라믹-패널의 사용범위 사례

1)   주거시설 실내벽

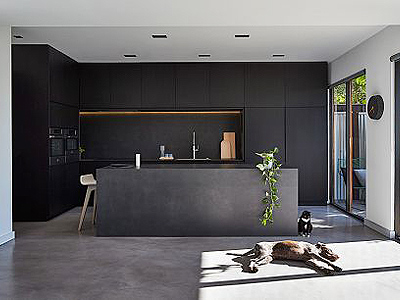

(1)  주택 주방 아일랜드 벽면 - 자기질-패널 (porcelain panel)

M House / DKO architects

- 호주 Maximum www.maximumaustralia.com 참조



2)   업무시설 실내벽

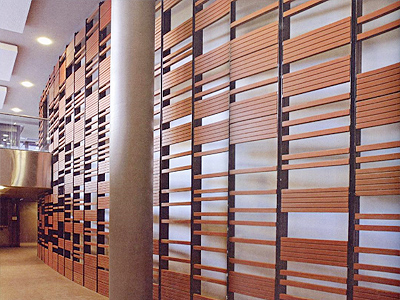

(1)  사무소 로비 실내 장식벽 – 루버형 테라코타-패널 (terracotta panel)



(2)  사무소 회의실 벽 - 자기질-패널 (porcelain panel)

- 호주 Maximum www.maximumaustralia.com 참조

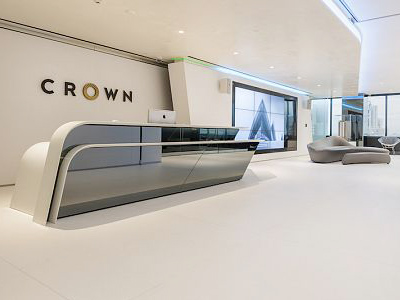

(3)  사무실 로비 바닥  - 자기질-패널 (porcelain panel)

- 호주 Maximum www.maximumaustralia.com 참조



3)   문화시설 실내벽

(1)  공연장 실내벽 – 흡음용 테라코타-패널 (terracotta panel)

- 스페인 Gresmanc www.favemanc.com 참조



4)   공공시설 실내벽

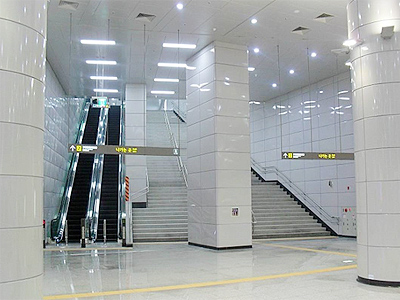

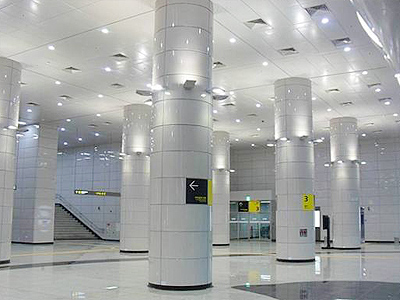

(1)  부천 종합운동장역 지하철 실내벽 - 법랑-패널 (porcelain enameled metal panel)

- 이엔텍 www.yientec.co.kr 참조



 출처 : 아키데이타 (http://www.archidata.co.kr/filebase/Data/50568/db051.htm)
