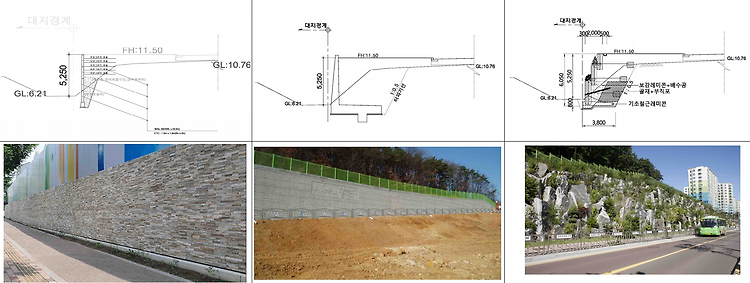

(토목)부대토목(정화조.배관.옹벽.포장)건축설계시 고려사항

-부대토목공사란???흔히 토목분야라고 흙막이토목 / 부대토목으로 나눕니다. 흙막이는 지하공사시 건물 바깥쪽으로부터 흙이 무너지지 않도록 지탱해주는 구조물입니다. 부대토목공사는 공사 마무리단계에서 시행하는 건물 외부 공사를 총칭합니다. -부대토목 종류1. 정화조, 오수처리시설 정화조 설치작업시 바닥에 모래를 먼저 깔아야 하나 모래가 비싸므로 석분을 깔고나서 외부에 오수관로를 체크한후 인입과 배출위치를 잡아 설치합니다. 이때 기존에 미리 설치한 오수 슬리브와 정화조와 외부 오수관로에 대해 물매를 확인후 높이를 조절해야 합니다. 오수 배관의 경우 정화조에 인입후 배출구에서 직선으로 1m정도 위치에 맨홀을 필히 설치하여야 합니다. 물론 일반 맨홀처럼 뚜껑이 그레이팅으로 된것이 아니라 프라스틱으로된 뚜껑이 된 맨..
건축관계전문분야/구조, 토목, 조경 2021. 1. 13. 14:42

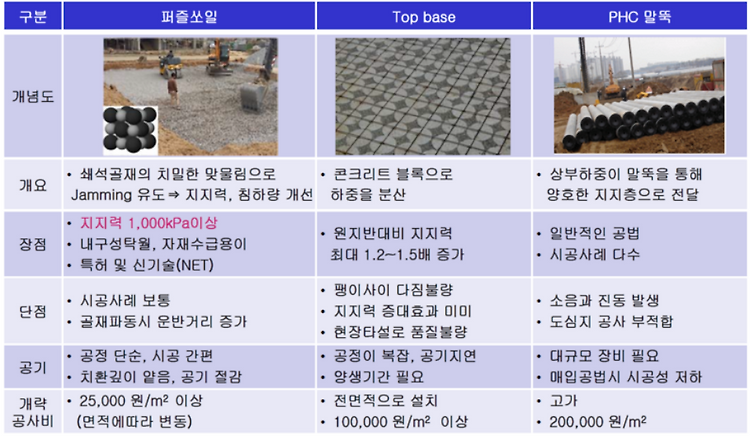

(토목)평판재하시험, 기초두께와 지내력확보를 위한 지질치환

- 기초부분의 공사와 관련된 용어와 수치를 대략적인 예시를 들어가며 알아보자. - 1층이던 지하층이던, 건물 최하층의 바닥은 건물전체의 무게를 지반으로 전달하기 위해 매우 두껍다. 건물 최하층의 구조체를 기초라고하고, 그 두께를 기초두께라고 하는데, 1000평짜리 7층건물이 1000mm정도 한다. 기초두께가 500mm 라고 가정해보자. 또 건물의 구조가 RC구조(철근콘크리트 구조)라고 해보자. 기초의 콘크리트타설을 위해 GL(지면)에서 터파기를 500mm 해야한다. 사실상 이곳이 건물의 최하단, 곧 건물이 그를 지탱하는 땅과 만나는 부분이다. 그러므로 GL-500mm의 바닥면에서 건물의 하중을 버틸 수 있는 힘이 있는지 테스트를 해야하는데, 하중을 버틸 수 있는 땅의 힘을 지내력 이라고 하고, 이를 테스..
건축관계전문분야/구조, 토목, 조경 2020. 12. 17. 16:42

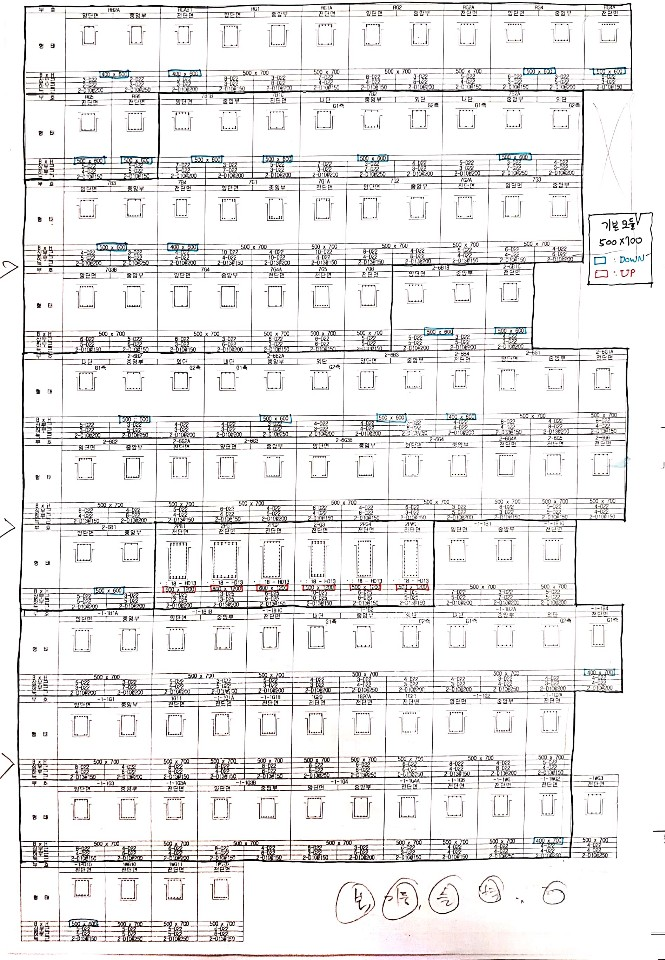

(구조)기둥, 보 일람표 설계에 적용하기

기둥, 보 일람표가 나왔다. 처음에 계획했던 사이즈에서 어느정도 변경이 되었는데, 구조부재(특히 보)의 사이즈 변화로 창호일람표에 영향이 없는지 체크하기 위해 가장 기본이 되는 모듈보다 크거나 작은 사이즈의 부재를 따로 표시하여 구조평면도에 넣어 창문의 위치와 대조하는 작업이 필요하다. 창호나 가구, 벽의 위치가 변경될 가능성을 최소화하기위해 기둥 주변의 공간이나 보 밑에 뚫릴 창호들은 어느정도 여유롭게 계획하는 것이 좋다.
건축관계전문분야/구조, 토목, 조경 2020. 3. 5. 10:25

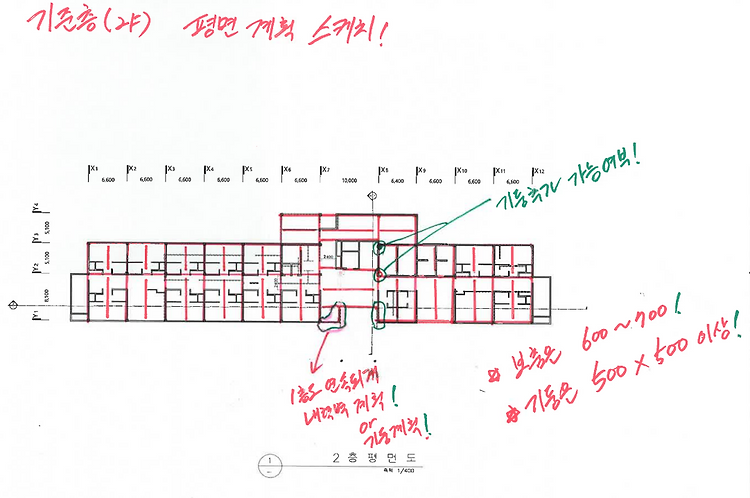

(구조) 구조설계사무실 협업프로세스

- 구조안전 및 내진설계확인서는 허가를 받기위한 필수문서이다. 이를 위해 구조설계사무실의 확인을 거쳐 안전하다는 인증을 받아야만 하는데, 설계과정에서의 구조적 요구조건을 반영하기 위해 구조설계사무실과 협업을 한다. 본 프로젝트에서는 기둥두께 500x500 / 보 두께 500x700을 잡고 시작하여 1. 평면의 윤곽이 나올 때 즈음 한번 (계획설계 막 들어간 단계이다. 기계,전기,토목,조경분야에 다 보낸다) 2. 평면이 확정되고 허가도면을 준비하는 과정에서 한번 구조설계사무실에 의뢰를 넣는다. 구조사무실에 구조검토를 맡길 때에는 협력업체 폴더 - 구조 - 발신/수신에 파일을 넣어 보낸 파일과 받은 파일을 구분하도록 하자.(다른 분야에 보낼 때도 마찬가지다) - - 보내는 도면 - 건축개요, 평면, 단면도,..
건축관계전문분야/구조, 토목, 조경 2020. 2. 27. 11:38

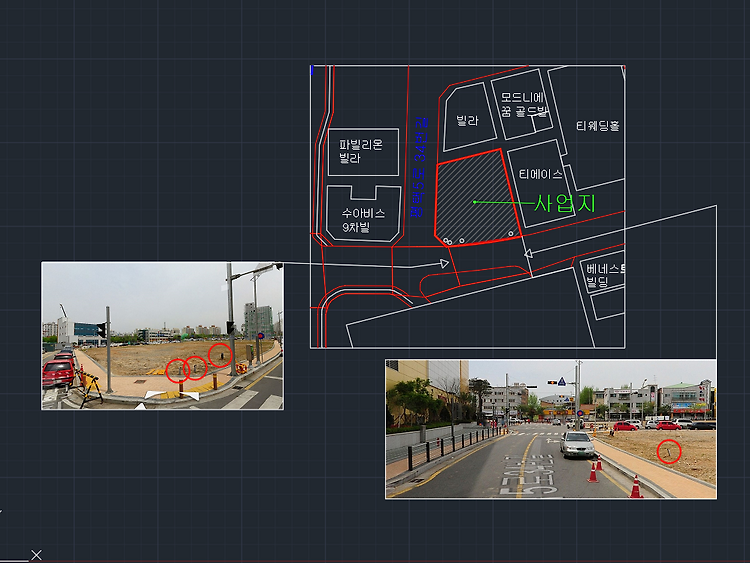

(토목) 도로굴착심의

도로굴착심의 심의대상 : 횡방향 10m 이상, 종방향 30m 이상의 도로오, 배수 배관을 기존 도시배관과 연결하기 위해 도로를 파야하는데 그 도로의 폭이 10m를 넘으면 도로굴착심의를 받아야 함. 근데 이 심의가 매년 1,4,7,10월에 열림. 따라서 오수분기점을 찾는 공사를 근처 건축물의 오배수시공을 담당한 지역업체에게 맡기고, 이에 따른 위치도를 오배수설계하는 토목업체에게 제공해야함
건축관계전문분야/구조, 토목, 조경 2020. 2. 17. 18:39

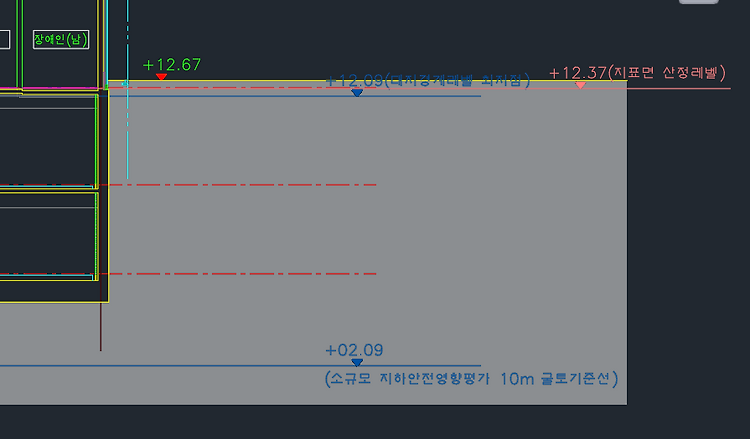

(토목) 지표면 가중평균, 지하굴토깊이, 계획지반고

건축물의 높이 = 지표면 가중산중으로 산장된 지표면 산정레벨 ~ 건축물 최상층의 끝단- > 건축법상 높이제한 / 비상용 승강기 설치(31m 이상..)와 관련이 있다. 건축물의 굴토깊이 = 대지경계레벨 최저점 ~ 건축물 최하층의 기초 하단선- > 지하안전영형평가와 관련이 있다. (10m 굴토기준선 잡고 체크) 계획지반고 = 건축물이 지어질 대지의 레벨. 1층 마감레벨과 같게 생각되는 경우가 많음. 장애인편의시설인증(접근로,경사로 1/200) 과 우,배수계획(빗물, 먼지의 침투방지)에 관련이 있다. 지표면 산정레벨 구하기지표면 가중평균 이라는 방식을 통해 산정레벨을 구한다.01. 고저차가 3m 미만일 경우건축법시행령 제 119조 2항에서 건축물의 면적·높이 및 층수 등을 산정할 때 지표면에 고저차가 있는 경..
