(단열) 건축설계 단열재의 종류와 사용부위

-

단열재는 건축계획부터 건축인허가, 실시설계와 공사비내역을 산출하는 전 과정에서 꽤 중요한 이슈이다. 그 부위에 따라 사용되는 종류도 다를 뿐더러, 공사비에 미치는 영향도 크고, 준공이 된 후 방수와 함께 가장 많은 하자관련이슈가 터져나오는 곳이기 때문이다. 이번 글은 사용부위에 따른 단열재의 종류와 두께를 간략하게 알아보도록 하자. 추후 계획에 실제 반영시 에너지 절약계획서를 작성하기 위해서 열관류율을 체크하는 것도 잊지말자(보통 업체 시험성적서에서 확인할 수 있다).

-

아래의 표는 예시로 작성해 본 것이다. 단열은 건축물 마감두께 / 용도와 규모에 따른 열관류율 / 시공여건 등에 따라 다양하게 적용될 수 있다는 점을 잊지 말자.

위치	사용부위	종류	명칭	두께	특징,장점	단점
바닥	최하층바닥 (지면과 맞닿은 거실)	단열재	압출법보온판(XPS)	THK110	습기에 강함 기초, 지하시공	미끄러워 미장힘듬건식벽체공법에 추천
천장	하부 외기직접 (발코니,필로티 상부)	단열재	경질우레탄폼2종	THK170	보드+부직포 / 높은 단열성능	시간경과하며 성능떨어짐
천장	상부 외기직접 (옥상층 하부의 거실)	단열재	경질우레탄폼2종	THK220	보드+부직포 / 높은 단열성능	시간경과하며 성능떨어짐
천장	주차장 상부 외기직접	단열재	경질우레탄폼2종	THK100	보드+부직포 / 높은 단열성능	시간경과하며 성능떨어짐
천장	기계실 상부 외기간접 (위에 거실이 있을경우)	단열재	경질우레탄폼2종	THK120	보드+부직포 / 높은 단열성능	시간경과하며 성능떨어짐
천장	주차장 상부 마감	흡음+단열	질석계 흡음뿜칠	THK10
천장	ELEV.PIT 하부	흡음+단열	글라스울	THK50	소음 막기용
벽	외기직접 벽 외기간접 벽	단열재	PF보드	THK80 THK60
지하벽	외기직접 벽 (주차장 - 거실코어) 외기간접 벽 (지하지면 - 거실코어)	단열재	PF보드	THK80 THK60

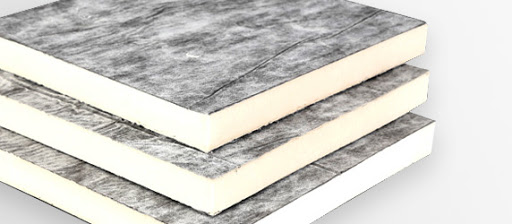

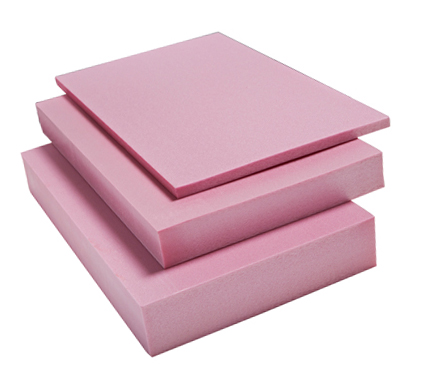

경질우레탄폼, 아이소핑크(상부) / 글라스울, PF보드(하부)



이외에도..

스티로폴 - 비드법단열재(EPS) : 단열재의 대명사

시공성이 좋고 저렴하고 단열성능에 변화가 거의 없어 널리 사용된다. 그러나 물을 흡수한다. 기초나 지하부분에 사용은 피해야 한다. 단열재 바로 위 습식마감을 한다면 시멘트와 부착이 좋은 3호를 사용한다.

진공단열재 : 30mm 두께로 240mm 비드법 단열재 대체가능. 극강의 단열재

그러나 EPS 대비 가격 3배이상, 현장가공의 어려움(피스질하면서 다깨짐), 파손위험 등 많이 사용되는 편이 아님. 두께에 극도로 민감한 경우가 아니라면 자제.

열반사 단열재 : 요즘 핫한 반짝이는 은박지, 금박지 같은 은박 피복의 폴리에틸렌폼

저렴, 작업성 좋음, 얇은 두께로 현장사용이 많다. 그러나 실제 현장에서 밀폐된 공기층 확보가 어렵고 연결철물로 단열재가 손상될 경우 성능이 매우 떨어진다. 즉, 아직 확실히 검증되지 않았다.
