(실시) 바닥 온수난방 디테일

-

따뜻한 생활을 위한 바닥난방을 할 때, 어떤 원리로 구성이 되고 시공이 되는지 알아보자.

실내 온수난방을 위한 디테일. 콘크리트 슬래브 위로 약 200 정도두께가 필요하다(ㄷㄷ,,;;)



01. 단열재 or 층간소음재

난방코일에서 나오는 열이 아래로 새지 않도록 단열재를 깔아준다. 다른 현장은 소음방지를 위해 층간소음재를 깔아주는 곳도 있다고 한다. 콘크리트 슬라브를 쇠흙손으로 마감한 다음, 슬라브의 요철이나 홈에 자갈이나 모래를 깔아 평활도를 맞춰주고, 그 위에 단열재를 깔아준다.

02. 경량기포콘크리트

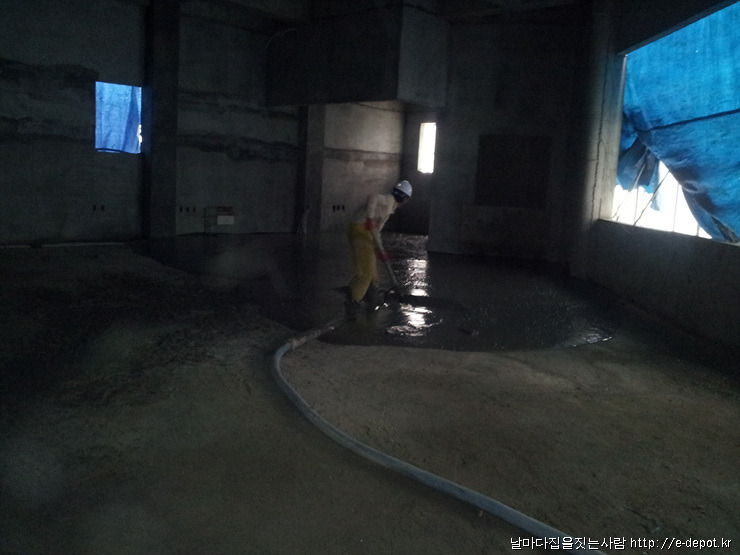

경량기포콘크리트 시공하는 모습.

단열재를 깔았다면, 그 위에 경량기포콘크리트를 시공한다. 이것은 위에 올라오는 난방코일을 깔기 쉽게 평활도를 맞춰주는(self-leveling) 역할과, 시멘트 입자 사이의 기포가 단열역할을 해주는 역할을 한다.

03. 난방코일 + 방통콘크리트

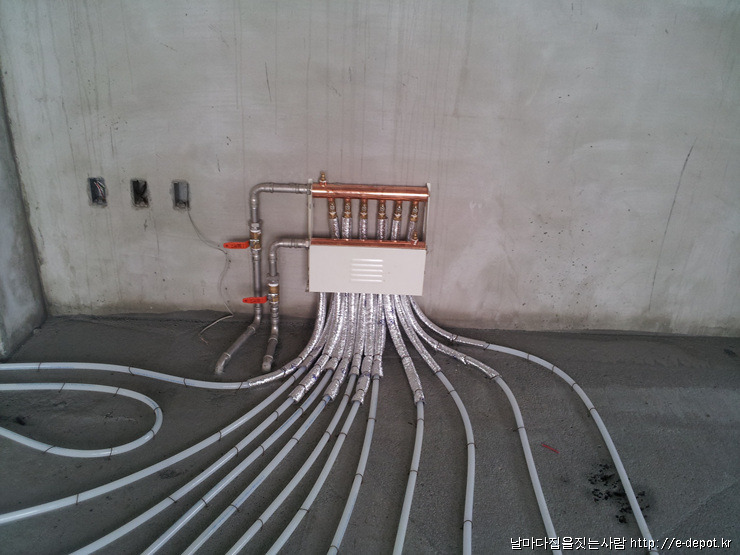

(좌) 난방코일을 깐 후의 모습 (우) 각 층/실 별로 있는 온수분배기

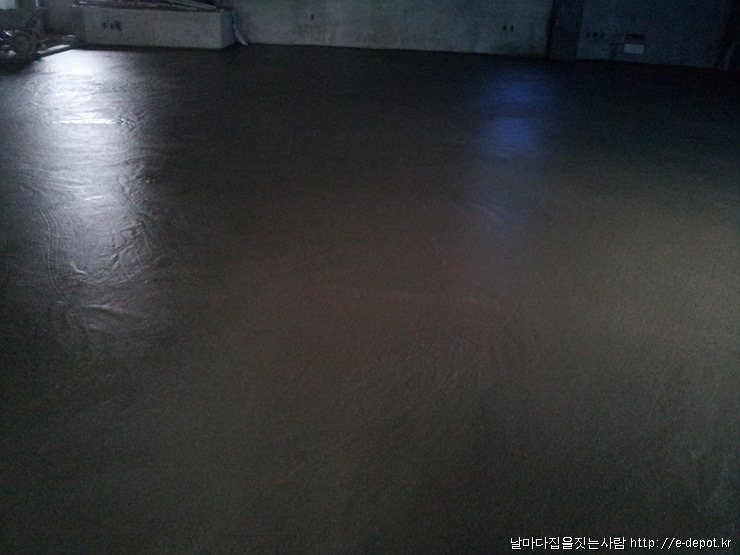

경량기포콘크리트 양생을 마친후 난방코일작업을 실시한다. 난방이 골고루 전달될 수 있도록 가급적 일정간격을 유지하면서 코일을 깔아준다. 난방코일을 깔고 몰탈 타설전에 전기,음향,냉난방공사의 미비한 점이 있으면 빠짐없이 체크하여 배관작업을 마무리 해야 한다. 몰탈타설후에 바닥을 들어내는 일이 발생하지 않도록 말이다.

* TIP : 난방 XL 코일을 깔고 난후 몰탈타설전에 XL파이프에 입수를 하면 몰탈타설시 난방코일이 들리는 현상을 방지할 수 있다. 난방코일에 핀을 촘촘히 꼽아놔도 경량기포콘크리트에 핀의 고정이 완벽하게 되질 않기 때문에 난방코일이 몰탈위로 떠오를수가 있는것이다. 난방코일이 몰탈위로 떠오르는것을 확실하게 방지 할 수 있는 방법은 난방코일위에 분진망을 깔아주는것. 특히 콩자갈등을 까는경우에 분진망을 덮어주면 작업시 깔끔하게 할 수 있다. 분진망은 와이어메쉬처럼 몰탈을 잡아주는 역할을 하기 때문에 이후 크랙방지도 되니 활용해 보시면 좋다. 많은 비용이 들지 않으니 참고하자.

04. 마감재

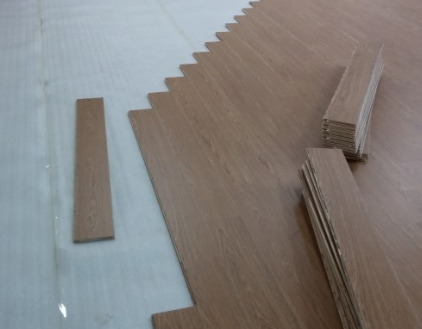

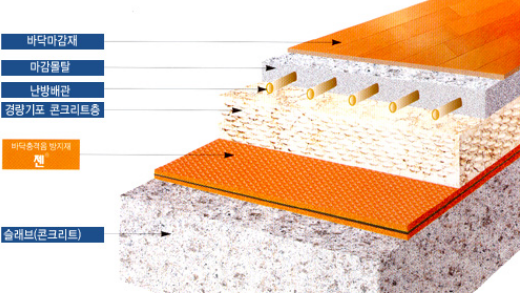

강마루마감 / 바닥난방 디테일 요약정리그림
