(외장재)압출성형시멘트패널

l       壓出成形 시멘트-板의 槪論



1.       (압출성형 시멘트-판의 개념) 압출성형 시멘트-판은 주원료인 시멘트를 패널 형태로 진공/압출하여 경화시킨 건축마감재이다. 경량의 시멘트-판으로 만들어진 마감면은 별도의 도료를 사용하지 않고, 시멘트 고유의 회백색 색상을 자연스럽게 나타내는 것이 특징이다.

참고) 국내에서는 2008년부터 ‘석면(石綿 / asbestos)’이 포함된 압출성형 시멘트-판은 사용을 금지하고 있다.

2.       (압출성형 시멘트-판의 제조) 압출성형 시멘트-판의 제조 공정은 다음을 참고한다.

1)      원료배합 후 압출성형

2)      1차 양생 – 60˚ 증기(steam) 양생

3)      1차 가공

4)      2차 양생 – 고온고압(autoclaved) 양생

5)      2차 가공

6)      출하

3.       (압출성형 시멘트-판의 구성) 압출성형 시멘트-판의 구성요소는 다음을 참고한다. – 베이스패널 벽산베이스아이엔씨㈜ www.bace.kr 참조

1)      바탕틀 – 구조물에 긴결된 철제 각-파이프 틀(방청처리)을 바탕면으로 사용한다.

2)      마감

(1)   압출성형 시멘트-판

a.      평판

b.      코너-판 (인방)

c.      두겁대

(2)   고정철물

a.      전용 고정철물로 마감과 바탕을 연결한다.

b.      수평(가로) 고정방식 – L-클립(clip)

c.      수직(세로) 고정방식 – Z-클립(clip)



(3)   차수재 – 고무-패킹

(4)   줄눈 – 백업-재 후 실런트 코킹

4.       (압출성형 시멘트-판의 특성) 압출성형 시멘트-판의 특징은 다음을 참고한다.

1)      장점

(1)   50㎏/㎡ 정도의 경량마감재이다.

(2)   제품 내부에 공간이 형성되어 강도가 높다.

(3)   차음성 / 내화성 / 단열성이 좋다.

(4)   고압증기양생으로 시공 후 수축 / 팽창 / 뒤틀림이 없다.

(5)   타일 / 본타일 / 페인트 등의 자유로운 마감시공이 가능하다.

2)      단점 – 자주 우수에 노출되는 경우, 오염 또는 변색의 우려가 있다.

5.       (압출성형 시멘트-판의 유형) 압출성형 시멘트-판은 형태(용도)에 따라 다음의 종류가 있다. – 베이스패널 벽산베이스아이엔씨㈜ www.bace.kr 참조

1)      일반(평판)형

(1)   벽/바닥에 사용하는 평판 패널이다.

(2)   표면 질감에 따라

a.      평면(flat)형



b.      리브(rib)형



c.      노출콘크리트(concrete)형 – 폼타이 구멍 Ø30, 깊이 30 (협의 조정 가능)



2)      코너형

(1)   외벽 외모서리 또는 계단 외모서리에 사용하는 패널이다.

(2)   한쪽 모서리가 마감면으로 만들어져 있다.

6.       (압출성형 시멘트-판의 제품규격) 설계 시 제품규격은 전문생산회사에 반드시 확인한다. – 베이스패널 벽산베이스아이엔씨㈜ www.bace.kr 참조

제품코드	단면의 형상 (용도)	표준폭	최대길이
BP-2040	(내장용 / 지하 이중벽)	400	2,400
BP-3550	(외장용 / 내장용 / 바닥용)	500	2,700
BP-3560	(외장용 / 내장용 / 바닥용)	600	2,700
BP-5050	(외장용 / 내장용 / 바닥용)	500	4,000
BP-5060	(외장용 / 내장용 / 바닥용)	600	4,000
BP-6050	(외장용 / 내장용)	500	5,000
BP-6060	(외장용 / 내장용)	600	5,000
BNS-5050	(외장용 / 내장용 / 차음벽)	500	4,000
L-145	(외장용 / 내장용 / 코너용/ 인방용)	60 * 145	4,000
L-300	(외장용 / 내장용 / 코너용/ 인방용 / 두겁대 / 계단)	60 * 292	4,000
L-430	(외장용 / 내장용 / 코너용/ 인방용 / 두겁대 / 계단)	60 * 430	5,000
L-600	(외장용 / 내장용 / 코너용/ 인방용 / 두겁대)	60 * 592	5,000



7.       (압출성형 시멘트-판의 용도) 압출성형 시멘트-판의 사용범위는 다음을 참고한다.

1)      외벽마감

(1)   수평(가로) 부착방식 –

 벽산베이스아이엔씨㈜ www.bace.kr 참조

서울 연동교회 가나의 집 (건축사사무소 OCA 설계)



경기 고양시 풍동도서관 (인터커드 건축사사무소 설계)



(2)   수직(세로) 부착방식 –

 벽산베이스아이엔씨㈜ www.bace.kr 참조

경기 동탄 P&P 메디컬센터 (㈜네오건축사사무소 설계)



인천 경원초등학교 (디엔비건축사사무소 설계)



서울 신사동 예화랑 (운생동 건축사사무소 설계)



(3)   수평 + 수직 부착방식 –

 ㈜테크월 www.tecwall.kr 참조

대구 근로복지공단 대구산재병원 (건축사사무소 OCA 설계)

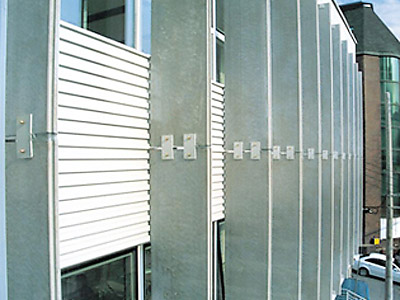

(4)   수직 차양 부착방식 –

 벽산베이스아이엔씨㈜ www.bace.kr 참조

서울 숭실대학교 학생회관 (가아건축사사무소 설계)



인천 주안6동 주민자치센터 (일사공구건축사사무소 설계)



2)      옹벽마감 –

 벽산베이스아이엔씨㈜ www.bace.kr 참조

(1)   수평(가로) 부착방식 – 코너형

서울 성북동 주택 (태제건축사사무소 설계)



3)      참고) 바닥마감 –

 벽산베이스아이엔씨㈜ www.bace.kr 참조

(1)   바닥 부착방식

경기 고양시 풍동도서관 (인터커드 건축사사무소 설계)



(1)   계단 부착방식 –

 벽산베이스아이엔씨㈜ www.bace.kr 참조

경기 파주시 사계절출판사 (가와종합건축사사무소 설계)



 출처 : 아키데이타(http://www.archidata.co.kr/filebase/Data/52593/db406.htm)
